Lahat ng Kailangan Mong Malaman Tungkol sa Mga Junction Box (At Paano Gamitin ang mga Ito nang Tama)

Ano ang Junction Box at Bakit Ito Mahalaga?

Ang kahon ng junction ay isang nakapaloob na lalagyan — karaniwang gawa sa metal o plastik — na naglalaman ng mga koneksyon sa kawad ng kuryente. Sa tuwing dalawa o higit pang mga de-koryenteng wire ang nagsalubong, nagsanib, o nagsanga sa loob ng isang pader, kisame, o sahig, ang mga koneksyon na iyon ay dapat gawin sa loob ng isang junction box. Ito ay hindi lamang isang pinakamahusay na kasanayan; sa karamihan ng mga bansa ito ay isang legal na kinakailangan sa ilalim ng mga electrical code tulad ng NEC (National Electrical Code) sa United States.

Ang pangunahing layunin ng isang electrical junction box ay kaligtasan. Ang mga nakalantad na koneksyon sa wire ay isang seryosong panganib sa sunog at panganib sa pagkabigla. Ang kahon ay naglalaman ng anumang mga spark mula sa isang maluwag na koneksyon, pinoprotektahan ang mga wire mula sa pisikal na pinsala, at nagbibigay sa iyo ng isang naa-access na punto para sa mga inspeksyon o pagkukumpuni sa hinaharap. Kung walang wastong wire junction box, ang pagsubaybay sa isang wiring fault sa isang tapos na pader ay nagiging isang bangungot — at posibleng mapanganib.

Matatagpuan ang mga junction box sa halos lahat ng bahagi ng isang gusali: sa likod ng mga switch ng ilaw, sa itaas ng mga ceiling fan, sa loob ng mga dingding malapit sa mga saksakan, at sa kahabaan ng conduit na tumatakbo sa mga basement at attics. Ang pag-unawa sa kung paano gumagana ang mga ito — at kung paano piliin, i-install, at panatilihin ang mga ito nang tama — ay isang mahalagang kasanayan para sa sinumang may-ari ng bahay o DIY electrician.

Mga Uri ng Junction Box: Pagpili ng Tama

Hindi lahat ng junction box ay ginawang pantay. Ang tamang uri ay depende sa kung saan mo ito ini-install, kung ano ang kailangan nitong hawakan, at kung anong kapaligiran ito. Narito ang isang breakdown ng mga pinakakaraniwang uri:

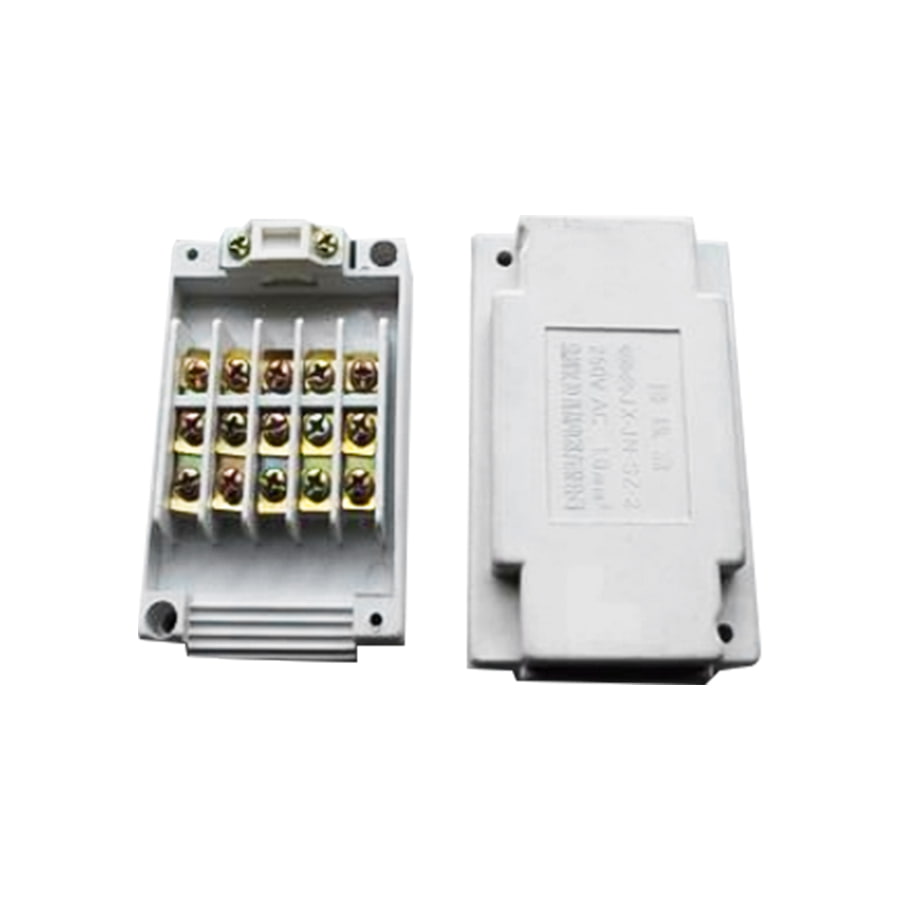

Mga Plastic vs. Metal Junction Box

Ang mga plastic (PVC) junction box ay magaan, mura, at lumalaban sa kaagnasan — ginagawa silang popular na pagpipilian para sa mga panloob na kable ng tirahan na may non-metallic (NM) na cable tulad ng Romex. Hindi sila nagsasagawa ng kuryente, na nagdaragdag ng isang layer ng proteksyon kung ang isang wire ay hindi sinasadyang nadikit sa kahon. Ang mga metal junction box, sa kabilang banda, ay kinakailangan kapag gumagamit ng metal na conduit, at ang mga ito ay sapilitan sa mga komersyal na setting o kahit saan ang kahon ay maaaring malantad sa pisikal na pinsala. Ang mga metal na kahon ay dapat na pinagbabatayan.

Weatherproof at Outdoor Junction Box

Para sa paggamit sa labas o mamasa-masa na lokasyon, kailangan mo ng weatherproof junction box na-rate para sa kapaligirang iyon. Ang mga ito ay karaniwang gawa mula sa heavy-duty na plastic o cast aluminum at nagtatampok ng mga gasketed na takip at sinulid na mga entry ng conduit upang hindi matuyo ang kahalumigmigan. Maghanap ng mga kahon na may rating na NEMA 3R (rain-tight) o NEMA 4 (watertight) depende sa antas ng exposure.

Round, Square, at Octagonal Junction Box

Ang hugis ng isang junction box ay kadalasang tumutukoy sa paggamit nito. Ang mga bilog o octagonal na kahon ay ang karaniwang pagpipilian para sa mga ceiling light fixture at ceiling fan dahil pantay-pantay ang pagkakabahagi ng mga ito sa timbang at magkasya nang maayos sa likod ng mga bilog na canopy. Ang mga square box (tinatawag ding 4-inch square box) ay nag-aalok ng mas maraming interior volume at karaniwang ginagamit bilang mga general-purpose wire junction box kung saan maraming cable ang nagtatagpo. Ang mga parihabang kahon ay karaniwang ginagamit para sa mga saksakan sa dingding at switch.

I-remodel kumpara sa mga Bagong Construction Box

Ang mga bagong construction box ay may mga mounting bracket na idinisenyo upang ikabit sa mga stud o joists bago tumaas ang drywall. Ang mga remodel box (tinatawag ding "old work" na mga kahon) ay may mga pakpak o clamp na lumalawak sa likod ng kasalukuyang drywall, kaya maaari kang magdagdag ng isang kahon nang hindi mapunit ang dingding. Kung nagdaragdag ka ng saksakan o ilaw sa isang tapos na kwarto, palaging gumamit ng remodel junction box.

Laki ng Junction Box: Mga Panuntunan sa Dami na Hindi Mo Mababalewala

Ang isa sa mga pinaka hindi napapansin na aspeto ng pagtatrabaho sa mga electrical junction box ay ang sizing. Ang mga elektrikal na code ay nangangailangan na ang isang kahon ay sapat na malaki upang hawakan ang lahat ng mga wire sa loob nito nang hindi sinira o nasisira ang pagkakabukod. Kinakalkula ito gamit ang mga kalkulasyon ng wire fill batay sa gauge ng wire at ang bilang ng mga conductor, device, at clamp sa loob ng kahon.

Gumagamit ang NEC ng kubiko pulgada upang ipahayag ang kapasidad ng kahon. Ang bawat wire gauge ay tumatagal ng isang nakatakdang dami ng espasyo:

Palaging bilangin ang bawat konduktor na pumapasok sa kahon, mga ground wire (binibilang bilang isang kabuuan), mga clamp (binibilang bilang isa), at bawat aparato tulad ng switch o outlet (binibilang bilang dalawang konduktor ng pinakamalaking wire na ginamit). Kapag may pag-aalinlangan, pumunta nang mas malaki — ang isang napakalaking kahon ay hindi kailanman isang paglabag sa code, ngunit ang isang maliit na laki ay.

Paano Mag-install ng Junction Box Step by Step

Ang pag-install ng junction box ay isang napapamahalaang gawain sa DIY hangga't sinusunod mo ang mga tamang hakbang at, higit sa lahat, i-off muna ang power. Narito kung paano ito gawin nang ligtas at tama.

Hakbang 1 — I-off ang Power at I-verify gamit ang Tester

Pumunta sa iyong breaker panel at patayin ang circuit na iyong ginagawa. Pagkatapos ay gumamit ng non-contact voltage tester para kumpirmahin na patay na ang mga wire sa lokasyon ng iyong trabaho bago hawakan ang anuman. Ang hakbang na ito ay hindi mapag-usapan — huwag ipagpalagay na naka-off ang power dahil lang sa nag-flip ka ng breaker.

Hakbang 2 — Piliin ang Tamang Lokasyon

Ang mga junction box ay dapat manatiling naa-access sa lahat ng oras — hindi mo maaaring legal na ibaon ang isa sa loob ng dingding o kisame nang walang takip. Planuhin ang iyong lokasyon upang maabot ang kahon gamit ang isang cover plate. Sa attics at basement ito ay karaniwang tapat; sa mga natapos na pader, maaaring kailanganin mong magdagdag ng access panel.

Hakbang 3 - I-mount ang Box

Para sa bagong konstruksyon, ipako o i-tornilyo ang box bracket sa isang stud o joist. Para sa pag-aayos ng trabaho, gupitin ang isang butas sa drywall upang tumugma sa template ng kahon, pasukin ang mga cable, ipasok ang kahon, at higpitan ang mga clamp upang mahigpit na mahawakan ng mga pakpak ang likod ng drywall. Ang harap na gilid ng kahon ay dapat na kapantay ng natapos na ibabaw ng dingding.

Hakbang 4 — Pakainin at I-secure ang Mga Kable

Ang bawat cable na pumapasok sa kahon ay dapat na naka-secure ng cable clamp o connector — ang mga maluwag na cable ay isang paglabag sa code. Tanggalin ang humigit-kumulang 6–8 pulgada ng panlabas na kaluban mula sa bawat cable pagkatapos itong pumasok sa kahon, pagkatapos ay alisin ang humigit-kumulang ¾ pulgada ng pagkakabukod mula sa bawat indibidwal na wire.

Hakbang 5 — Gawin ang Wire Connections

Ikonekta ang mga katulad na kulay na wire gamit ang wire nuts: lahat ng itim (mainit) magkasama, lahat ng puti (neutral) magkasama, at lahat ng hubad na tanso o berdeng mga wire (lupa) na magkasama. I-twist ang wire nut clockwise hanggang matigas, pagkatapos ay bigyan ang bawat wire ng mahinang paghila upang matiyak na walang maluwag. Balutin ang base ng bawat wire nut gamit ang electrical tape para sa karagdagang seguridad kung gusto.

Hakbang 6 — I-fold ang mga Wire at I-install ang Cover

Maingat na tiklupin ang mga nakakonektang wire sa kahon, estilo ng akurdyon, upang magkasya sila nang hindi pinipilit. Ikabit ang takip na plato gamit ang mga turnilyo na ibinigay. Para sa mga metal na kahon, siguraduhin na ang ground wire ay konektado din sa ground screw sa kahon mismo. Ibalik ang kapangyarihan at subukan ang circuit.

Mga Karaniwang Pagkakamali sa Junction Box na Dapat Iwasan

Kahit na ang mga may karanasang DIYer ay maaaring magkaroon ng problema sa mga junction box. Narito ang pinakamadalas na mga error — at kung paano maiwasan ang mga ito:

• Pagbaon ng kahon: Ang pagtakip sa isang junction box na may drywall, insulation, o isang nahulog na tile sa kisame ay isang malubhang paglabag sa code. Ang bawat junction box ay nangangailangan ng naaalis na takip at dapat manatiling naa-access.
• Sobrang pagpuno sa kahon: Ang pag-jamming ng masyadong maraming mga wire sa isang maliit na kahon ay nakakasira sa pagkakabukod at lumilikha ng mga panganib sa sobrang init. Palaging kalkulahin ang cubic-inch fill bago bumili ng isang kahon.
• Nilaktawan ang mga clamp: Dapat i-clamp ang mga cable kung saan sila pumapasok sa kahon. Ang isang hindi secure na cable ay maaaring kumalas sa paglipas ng panahon, na nagbibigay-diin sa mga koneksyon ng wire sa loob.
• Hindi pinagbabatayan ang mga kahon ng metal: Ang isang metal junction box ay dapat na nakatali sa ground wire. Kung ang kahon mismo ay nagiging energized dahil sa isang fault at hindi ito grounded, ito ay nagiging isang shock hazard.
• Paggamit ng maling kahon sa labas: Ang isang karaniwang panloob na plastic na kahon ay pumuputok, mag-warp, at magbibigay-daan sa moisture sa loob kung ginamit sa isang panlabas o basang lokasyon. Palaging itugma ang NEMA rating ng kahon sa kapaligiran.
• Maluwag na koneksyon ng wire: Ang isang wire nut na malayang umiikot nang hindi nakakapit sa mga wire ay isang apoy na naghihintay na mangyari. Palaging i-verify ang bawat koneksyon gamit ang mahigpit na paghatak pagkatapos i-install ang nut.

Mga Junction Box para sa Mga Espesyal na Aplikasyon

Mga Junction Box ng Ceiling Fan

Hindi lahat ng ceiling box ay kayang suportahan ang ceiling fan. Ang isang karaniwang light fixture box ay na-rate para sa humigit-kumulang 35 lbs ng static na timbang, ngunit ang ceiling fan ay gumagawa din ng dynamic na load — vibration at swinging motion. Kailangan mo ng fan-rated junction box na direktang naka-bolt sa isang structural joist o gumagamit ng espesyal na brace bar na na-rate para sa mga fan (karaniwang 35–70 lbs). Maghanap ng mga kahon na may label na "katanggap-tanggap para sa fan support" sa packaging.

Mga Underground Junction Box

Kapag nagpapatakbo ng conduit sa ilalim ng lupa — sa isang hiwalay na garahe, ilaw sa hardin, o mga kontrol sa patubig — madalas mong kailangan ng junction box sa mga transition point. Ang mga underground o direct-burial junction box ay karaniwang gawa mula sa high-impact na plastic na na-rate para sa direktang paglilibing at nagtatampok ng gasketed, waterproof cover. Dapat ay manatiling naa-access pa rin ang mga ito, kaya karaniwang nakatakda ang mga ito na flush sa antas ng grado o sa loob ng isang valve box.

Mga Explosion-Proof Junction Box

Sa mga pang-industriyang kapaligiran kung saan naroroon ang mga nasusunog na gas, singaw, o alikabok — gaya ng mga kemikal na planta, grain elevator, o mga pasilidad sa pag-imbak ng gasolina — hindi sapat ang mga karaniwang junction box. Ang mga de-koryenteng kahon na lumalaban sa pagsabog ay ginawa mula sa mabibigat na cast iron o aluminum at idinisenyo upang maglaman ng anumang panloob na pagsabog nang hindi pinapayagan itong mag-apoy sa kapaligiran. Ang mga ito ay pinamamahalaan ng Class/Division o Zone ratings sa ilalim ng NEC at IEC standards.

Kailan Tawagan ang isang Electrician Sa halip na Mag-DIY

Ang pag-install o pagbabago ng junction box ay nasa saklaw ng isang maingat na DIYer para sa mga simpleng gawain — pagdaragdag ng bagong ilaw, pagpapahaba ng circuit, o pag-aayos ng mga magulong splice sa isang naa-access na lokasyon. Gayunpaman, may mga sitwasyon kung saan ang pagdadala ng isang lisensyadong electrician ay ang mas matalino at mas ligtas na pagpipilian:

• Natuklasan mo ang mga aluminum wiring sa iyong tahanan (karaniwan sa mga bahay na itinayo sa pagitan ng 1965–1973), na nangangailangan ng mga espesyal na konektor at diskarte.
• Kasama sa trabaho ang iyong pangunahing panel ng serbisyo, subpanel, o anumang 240V circuit.
• May makikita kang mga wire na nasunog, natunaw, o walang nakikilalang color coding.
• Kinakailangan ang mga lokal na permit — maraming hurisdiksyon ang nangangailangan ng permit para sa mga bagong sirkito, at tanging mga lisensyadong elektrisyan lamang ang maaaring humila ng mga permit na iyon sa ilang lugar.
• Ang pag-install ay nasa isang komersyal o pang-industriyang setting kung saan ang mga electrical code ay mas mahigpit.

Kapag may pag-aalinlangan, ang isang konsultasyon sa isang lisensiyadong elektrisyano ay mahusay na ginastos. Maaari nilang i-verify na ang pag-install ng iyong junction box ay nakakatugon sa lokal na code, siyasatin ang anumang kaduda-dudang mga wiring na makikita nila sa daan, at bigyan ka ng kapayapaan ng isip na ang trabaho ay ligtas at legal.

Mabilis na Sanggunian: Pagpili ng Tamang Junction Box

Gamitin ang talahanayang ito upang mabilis na itugma ang iyong proyekto sa tamang uri ng electrical junction box:

Ang junction box ay isa sa mga pinakasimpleng bahagi sa isang electrical system, ngunit gumaganap ito ng mahalagang papel sa pagpapanatiling ligtas sa iyong tahanan o gusali. Ang paglalaan ng oras upang piliin ang tamang kahon, sukatin ito nang maayos, i-install ito nang tama, at panatilihin itong naa-access ay nagsisiguro na ang iyong mga kable ay nananatiling nakaayon sa code — at ang anumang pag-troubleshoot o pag-upgrade sa hinaharap ay kasingdali hangga't maaari.
