Ipinaliwanag ang Hydraulic Gas Springs: Paano Sila Gumagana, Kung Saan Ginagamit ang mga Ito, at Paano Pumili ng Tama

Ano ang Hydraulic Gas Spring at Paano Ito Gumagana?

Ang haydroliko gas spring — na karaniwang tinutukoy din bilang gas strut, gas lift, o gas-filled spring — ay isang mekanikal na aparato na gumagamit ng naka-compress na gas, kadalasang nitrogen, na selyado sa loob ng isang silindro upang magbigay ng kontroladong puwersa ng pagtulak o pamamasa. Hindi tulad ng isang tradisyunal na coil spring na nag-iimbak at naglalabas ng enerhiya sa pamamagitan ng metal tension, ang isang hydraulic gas spring ay umaasa sa compressibility ng gas at, sa ilang mga disenyo, ang resistensya ng langis upang makapaghatid ng makinis, predictable, at adjustable motion control.

Ang pangunahing konstruksyon ng a hydraulic gas spring ay binubuo ng isang silindro na bakal o hindi kinakalawang na asero, isang piston rod na dumudulas sa loob at labas ng silindro, isang piston head na nilagyan ng mga seal, at isang may pressure na gas chamber. Kapag ang isang panlabas na load ay nagtulak sa baras papasok, ang gas sa loob ay pumipilit at nag-iimbak ng enerhiya. Kapag naalis ang load, lumalawak ang naka-compress na gas at itinutulak ang baras palabas, na lumilikha ng lakas ng pag-angat o pagpapalawak na kilala sa device. Sa hydraulic-damped na mga bersyon, ang isang tiyak na dami ng langis ay naroroon din sa silindro; habang gumagalaw ang piston, pinipilit ang langis sa maliliit na channel o mga orifice, na nagpapabagal sa paggalaw pababa sa isang kontrolado, cushioned na paraan.

Ang kumbinasyong ito ng presyon ng gas para sa puwersa at paghihigpit ng langis para sa pamamasa ay ang nagpapakilala sa isang tunay na hydraulic gas spring mula sa isang simpleng gas strut. Ang resulta ay isang bahagi na hindi lamang nagtutulak — kinokontrol din nito ang bilis ng paggalaw, na kritikal sa mga application kung saan ang biglaan o hindi makontrol na paggalaw ay maaaring makapinsala sa kagamitan o makapinsala sa mga user.

Gas Spring kumpara sa Hydraulic Damper: Pag-unawa sa Pangunahing Pagkakaiba

Ang dalawang terminong ito ay kadalasang ginagamit nang palitan, ngunit naglalarawan sila ng bahagyang magkaibang mga bagay. Ang karaniwang gas spring ay pangunahing nagbibigay ng extension force — tinutulak nito ang baras palabas at humahawak ng load sa bukas o nakataas na posisyon. Ang isang hydraulic damper, sa kabilang banda, ay nakatuon sa pagkontrol sa bilis ng paggalaw sa halip na magbigay ng puwersang nakakataas. Pinagsasama ng hydraulic gas spring ang parehong mga function sa isang yunit.

Sa pagsasagawa, mahalaga ang pagkakaiba kapag pumipili ng tamang bahagi. Kung kailangan mo ng isang bagay upang mabuksan ang isang mabigat na takip, maaaring sapat na ang karaniwang gas spring. Ngunit kung ang takip na iyon ay kailangang isara nang dahan-dahan at tahimik - tulad ng isang malambot na saradong pinto ng cabinet o isang hatch ng kagamitan sa ospital - kailangan mo ang damping na gawi ng isang hydraulic gas spring. Ang langis sa loob ng silindro ay lumilikha ng malapot na resistensya na nagpapabagal sa paggalaw sa isang predictable, tunable rate, gaano man kalakas ang iyong pagtulak.

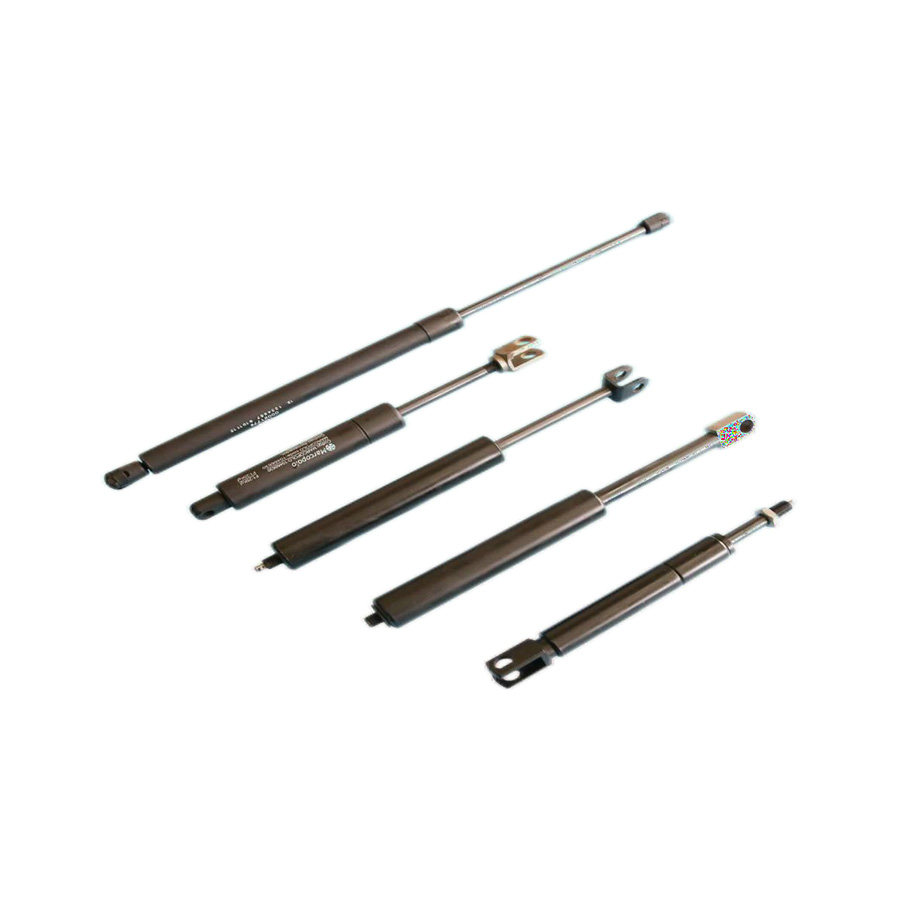

Mga Karaniwang Uri ng Hydraulic Gas Spring

Ang mga hydraulic gas spring ay ginawa sa ilang mga configuration upang umangkop sa iba't ibang mga kinakailangan ng puwersa, mga estilo ng pag-mount, at mga profile ng paggalaw. Ang pag-unawa sa mga pangunahing uri ay nakakatulong sa iyong itugma ang tamang produkto sa tamang aplikasyon.

Compression Gas Springs

Ang pinakakaraniwang uri. Ang baras ay itinutulak papasok laban sa presyon ng gas kapag ang isang load ay inilapat, at ang spring ay umaabot pabalik kapag inilabas. Ginagamit ang mga ito sa karamihan ng mga pang-araw-araw na aplikasyon — mula sa mga takip ng trunk ng kotse hanggang sa mga mekanismo ng pagsasaayos ng taas ng upuan sa opisina at mga sistema ng pag-angat ng kasangkapan.

Tension Gas Springs

Tinatawag din na traction gas spring, ang mga ito ay gumagana sa kabaligtaran na direksyon - ang baras ay hinila palabas at ang spring ay nagsasagawa ng isang retracting force, na humihila pabalik sa isang naka-compress na estado. Ginagamit ang mga ito sa mga aplikasyon kung saan kailangan ang paggalaw ng paghila, tulad ng ilang mga bantay ng makinarya sa industriya o mekanismo ng pagsasara ng pinto.

Nakakandadong Gas Springs

Nagtatampok ang mga ito ng locking valve na maaaring manu-manong ma-trigger, kadalasan sa pamamagitan ng push button o lever sa dulong fitting. Kapag ang balbula ay pinakawalan, ang tagsibol ay malayang gumagalaw; kapag naka-lock, hawak nito ang posisyon nito nang mahigpit sa anumang punto sa stroke. Ang mga ito ay malawakang ginagamit sa adjustable office chairs, medical examination tables, at sit-stand desk.

Adjustable Force Gas Springs

Ang ilang hydraulic gas spring ay idinisenyo na may refillable valve na nagbibigay-daan sa panloob na presyon — at samakatuwid ang lakas ng output — na maisaayos pagkatapos ng pag-install. Ito ay kapaki-pakinabang sa mga application kung saan nag-iiba-iba ang mga load o kung saan ang fine-tuning ay kinakailangan on-site nang hindi pinapalitan ang buong unit.

Kung Saan Ginagamit ang Hydraulic Gas Springs

Ang mga hydraulic gas spring ay lumilitaw sa isang napakalawak na hanay ng mga industriya at produkto. Ang kanilang kakayahang magbigay ng kontrolado, makinis na paggalaw sa isang compact form factor ay ginagawa silang isang ginustong solusyon saanman kinakailangan ang pag-angat, pagbaba, o pamamasa.

Sa mundo ng automotive, ang mga hydraulic gas spring ay inengineered upang pangasiwaan ang libu-libong open-close cycle sa buong buhay ng isang sasakyan, na may pare-parehong lakas na output anuman ang mga pagbabago sa temperatura. Sa industriya ng muwebles, ang parehong pangunahing teknolohiya ay iniangkop para sa mas mababang puwersa ngunit nangangailangan ng tahimik na operasyon at isang malambot, eleganteng pagsasara na galaw na tumutugma sa pakiramdam ng mga premium na produkto.

Mga Pangunahing Detalye na Maiintindihan Bago Ka Bumili

Ang pamimili para sa isang hydraulic gas spring nang hindi nauunawaan ang mga pangunahing detalye ay isang maaasahang paraan upang makakuha ng isang bahagi na maaaring hindi mahawakan ang iyong load o masara itong masyadong mabilis. Narito ang mga figure na kailangan mong malaman:

Lakas ng Extension (F1)

Ito ang puwersa na ginagawa ng gas spring kapag ganap na pinahaba, na sinusukat sa Newtons (N). Ito ang pinakamahalagang detalye at dapat na tumugma sa bigat ng takip, pinto, o panel na sinusuportahan nito. Ang isang gas spring na masyadong mahina ay hindi hawakan ang load bukas; ang isang masyadong malakas ay magpapahirap sa pagsasara at maaaring mag-overshoot sa bukas na posisyon.

Haba ng Stroke

Ang stroke ay ang distansya na nilakbay ng baras sa pagitan ng ganap na naka-compress at ganap na pinalawig na mga posisyon nito. Dapat itong tumugma sa pisikal na geometry ng iyong aplikasyon — partikular na ang distansya na dinadaanan ng mga mounting point habang bumubukas ang takip o panel. Ang pagkakaroon ng mali ay nangangahulugan na ang gas spring ay maaaring maubusan ng paglalakbay bago ang takip ay ganap na nakabukas o nakababa at naglalagay ng diin sa mounting hardware.

Compressed at Extended Length

Ito ang mga pangkalahatang pisikal na sukat ng gas spring kapag ganap na nakasara at ganap na nakabukas. Kailangan mo pareho para matiyak na magkasya ang unit sa loob ng available na espasyo sa parehong posisyon. Ang pinahabang haba ay katumbas ng naka-compress na haba kasama ang haba ng stroke.

Mga End Fitting

Available ang mga hydraulic gas spring na may malawak na hanay ng mga end fitting — mga ball pin, eye bracket, clevis mount, at sinulid na dulo ay kabilang sa mga pinakakaraniwan. Tinutukoy ng angkop na uri kung paano nakakabit ang tagsibol sa iyong aplikasyon at nakakaapekto sa anggulo ng artikulasyon sa panahon ng paggalaw. Ang hindi tugmang mga kabit ay nagdudulot ng pagbubuklod at pinabilis na pagkasira.

Saklaw ng Operating Temperatura

Ang presyon ng gas ay nagbabago sa temperatura, na nangangahulugan na ang lakas ng output ng gas spring ay hindi ganap na pare-pareho sa lahat ng mga kondisyon. Karaniwang gumagana ang mga karaniwang hydraulic gas spring sa pagitan ng -30°C at 80°C, ngunit kung ang iyong aplikasyon ay nagsasangkot ng matinding init (malapit sa mga makina o industriyal na furnace) o malamig (panlabas na kagamitan sa taglamig), kakailanganin mo ng unit na na-rate para sa mga kundisyong iyon o inaasahan ang pagkakaiba-iba ng pagganap.

Paano Kalkulahin ang Tamang Gas Spring Force para sa Iyong Application

Ang pagpili ng tamang extension force ay ang pinakamahalagang hakbang kapag tumutukoy ng hydraulic gas spring. Ang pagkalkula ay depende sa bigat ng load, ang posisyon ng mga mounting point, at ang anggulo ng pagbubukas. Narito ang isang pinasimpleng bersyon ng proseso para sa isang hinged lid application, na siyang pinakakaraniwang senaryo:

• Sukatin ang timbang ng pagkarga (W): Timbangin ang takip o panel sa kilo, pagkatapos ay i-convert sa Newtons sa pamamagitan ng pag-multiply sa 9.81 (hal., isang 10 kg na takip = 98.1 N).
• Hanapin ang center of gravity distance (L1): Sukatin nang pahalang mula sa bisagra hanggang sa gitna ng masa ng takip kapag ito ay pahalang (ganap na bukas). Ito ay karaniwang kalahati ng lalim ng takip.
• Sukatin ang braso ng gas spring (L2): Ito ang patayong distansya mula sa axis ng bisagra hanggang sa linya ng pagkilos ng gas spring sa lid-side mounting point. Nagbabago ito sa buong stroke, kaya gamitin ang posisyon sa pinaka-hinihingi na sandali — kadalasan kapag pahalang ang takip.
• Kalkulahin ang kinakailangang puwersa: Force = (W × L1) ÷ L2. Kung gumagamit ka ng dalawang gas spring, hatiin ang resulta sa dalawa. Palaging magdagdag ng 10–15% safety margin at i-round up sa pinakamalapit na available na force rating.
• Gumamit ng mga tool ng tagagawa: Karamihan sa mga kilalang tagagawa ng gas spring ay nagbibigay ng mga online na calculator o nada-download na mga tool sa spreadsheet na awtomatikong humahawak sa mga kalkulasyon ng geometry na ito kapag naipasok mo ang iyong mga sukat. Ang mga tool na ito ay mas tumpak kaysa sa mga manu-manong pagtatantya.

Kapansin-pansin na ang posisyon ng mounting point ay may napakalaking epekto sa kinakailangang puwersa. Ang paglipat ng gas spring mounting point palapit o higit pa mula sa bisagra ay nagbabago nang malaki sa mekanikal na kalamangan, na nangangahulugang ang parehong pisikal na spring ay maaaring gawing mas magaan o mas mabigat sa pamamagitan lamang ng muling pagpoposisyon ng bracket.

Mga Tip sa Pag-install para sa Hydraulic Gas Springs

Kahit na ang isang perpektong tinukoy na hydraulic gas spring ay hindi gagana o mabibigo nang maaga kung ito ay hindi na-install nang tama. Ang mga praktikal na alituntuning ito ay nalalapat sa karamihan ng karaniwang compression gas spring installation:

• Ibaba ang baras hangga't maaari. Ang piston rod ay dapat tumuro pababa sa naka-mount na posisyon. Pinapanatili nitong lubricated ang oil seal at nakakadikit ang langis sa seal, na makabuluhang nagpapahaba ng buhay ng serbisyo. Minsan kailangan ang pag-install ng rod-up ngunit paiikliin ang habang-buhay ng tagsibol at maaaring mapawalang-bisa ang warranty sa ilang produkto.
• Iwasan ang mga side load. Ang mga hydraulic gas spring ay idinisenyo upang gumana sa kahabaan ng kanilang gitnang axis. Ang anumang baluktot, pag-twist, o pag-load sa gilid na ipinakilala ng mga maling pagkakabit ng mga mounting bracket ay magdudulot ng pinabilis na pagkasira ng seal at maaaring maging sanhi ng pagtali o pag-buckle ng rod. Gumamit ng mga pivot fitting sa magkabilang dulo upang payagan ang spring na i-align sa sarili habang gumagalaw.
• Huwag kailanman lalampas sa maximum na stroke. Ang pagpilit sa piston rod na lampas sa rate na stroke nito ay makakasira sa mga panloob na seal at magdudulot ng agarang pagkawala ng gas. Tiyakin na ang iyong mga mounting geometry na limitasyon ay naglalakbay sa loob ng rate na stroke na may maliit na mekanikal na paghinto kung kinakailangan.
• Huwag mag-drill, gupitin, o hinangin ang silindro. Ang silindro ay nasa ilalim ng mataas na panloob na presyon - ang isang karaniwang gas spring ay maaaring maglaman ng nitrogen sa 150-200 bar. Ang pagbabago ng silindro sa anumang paraan ay lubhang mapanganib at magdudulot ng sakuna na pagkabigo.
• Suriin ang end fitting torque. Ang mga loose end fitting ay isa sa mga pinakakaraniwang sanhi ng napaaga na pagkabigo sa mga pag-install sa field. I-torque ang lahat ng sinulid na koneksyon sa mga detalye ng tagagawa at gumamit ng thread-locking compound kung naaangkop.

Gaano Katagal Tatagal ang Hydraulic Gas Springs at Kailan Mo Dapat Palitan ang mga Ito?

Ang isang mahusay na tinukoy at wastong naka-install na hydraulic gas spring ay dapat maghatid sa pagitan ng 50,000 at 100,000 buong cycle sa karaniwang mga aplikasyon. Sa mga kapaligirang pang-industriya na may mataas na dalas, maaari itong isalin sa ilang taon lamang; sa isang piraso ng residential furniture na binuksan isang beses o dalawang beses sa isang araw, ang parehong tagsibol ay maaaring tumagal ng isang dekada o higit pa.

Ang pinakakaraniwang failure mode ay ang unti-unting pagkawala ng presyon ng gas sa pamamagitan ng pagkasira ng seal, na nagiging sanhi ng pagkawala ng puwersa ng spring sa paglipas ng panahon. Mapapansin mo ito bilang isang takip o takip na hindi na nakabukas at nagsisimula nang lumubog pababa, o isang upuan sa opisina na dahan-dahang lumulubog sa buong araw. Ang iba pang mga palatandaan na kailangang palitan ng hydraulic gas spring ay ang:

• Nakikitang pagtagas ng langis sa paligid ng rod seal, na nag-iiwan ng maitim na oily residue sa cylinder body.
• Notchy o hindi pantay na paggalaw sa panahon ng extension o compression, na nagmumungkahi ng kontaminasyon o panloob na pinsala.
• Corrosion o pitting sa piston rod, na nagpapahiwatig na ang chrome plating ng rod ay nabigo at malamang na nasira ang panloob na seal.
• Isang malinaw na pagbabago sa bilis ng pamamasa — maaaring mas mabilis o mas mabagal kaysa sa bago — na tumuturo sa pagkawala ng langis o panloob na bypass.

Ang mga hydraulic gas spring ay karaniwang hindi naaayos sa field. Bagama't ang ilang malalaking pang-industriya na variant ay maaaring i-recharge o i-rebuild ng manufacturer, ang mga karaniwang unit ay selyado habang buhay at dapat palitan bilang isang kumpletong assembly kapag nabigo ang mga ito. Ang pagtatangkang mag-recharge ng isang may presyon na silindro nang walang wastong kagamitan ay lubhang mapanganib.

Pagpili ng Hydraulic Gas Spring: Brand, Quality, at Sourcing

Ang merkado ng gas spring ay mula sa precision-engineered na mga bahagi mula sa mga itinatag na tagagawa ng Europa at Amerikano hanggang sa murang mga produkto ng kalakal na hindi tiyak ang kalidad. Para sa mga aplikasyong kritikal sa kaligtasan o mataas na ikot, ang sertipikasyon ng tatak at kalidad ay tunay na mahalaga. Hanapin ang mga indicator na ito kapag sinusuri ang isang supplier:

• Sertipikasyon ng ISO 9001 mula sa tagagawa, na nagpapatunay na ang mga kontrol sa kalidad ng produksyon ay nasa lugar.
• Traceable force tolerances — ang mga de-kalidad na gas spring ay ginawa sa lakas na pagpapaubaya na ±10% o mas mataas at dapat ay may nakadokumentong data ng pagsubok na magagamit kapag hiniling.
• Hindi kinakalawang na asero baras at mga pagpipilian sa silindro para sa mga panlabas na kapaligiran o kinakaing unti-unti, na may wastong IP o salt spray test ratings kung saan nauugnay.
• Teknikal na suporta at mga tool sa pagpili — Ang mga kagalang-galang na tagagawa ay nagbibigay ng suporta sa engineering, software sa pagpili, at mga nada-download na modelo ng CAD, na isang malakas na tagapagpahiwatig ng isang propesyonal na produkto.
• Pagsunod sa RoHS at REACH para sa mga produktong papasok sa mga consumer goods, electronics, o mga merkado na kinokontrol ng EU.

Kabilang sa mga kilalang manufacturer sa hydraulic gas spring space ang Stabilus, Bansbach, ACE Controls, Suspa, at Camloc, bukod sa iba pa. Para sa mas mababang volume o hindi kritikal na mga aplikasyon gaya ng mga proyekto ng DIY furniture, aftermarket na mga pagpapalit ng sasakyan, o prototyping, kadalasang nag-iimbak ng malawak na hanay ng mga standard na laki ang mga distributor na may kasiguruhan sa kalidad sa naa-access na mga punto ng presyo nang walang minimum na dami ng order na maaaring mangailangan ng direktang pagbili ng manufacturer.
